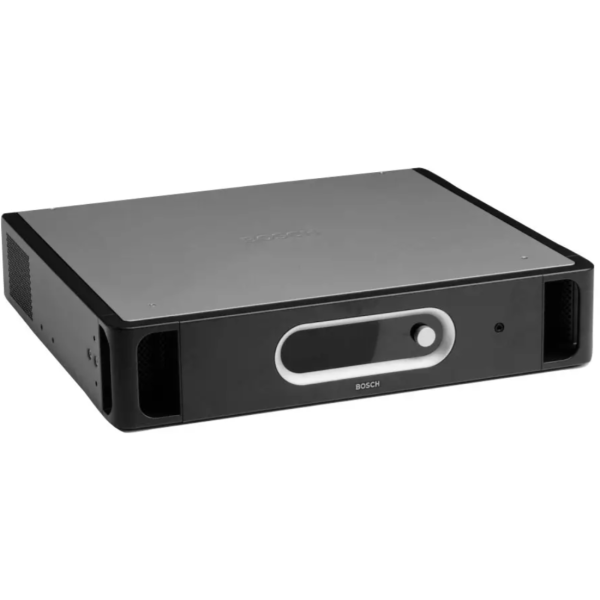

Підсилювач Bosch PRS-4P125-EU (4x125 Вт)

До лінійки пристроїв Bosch Praesideo входять підсилювачі потужності кількох типів: PRS-1P500, PRS-2P250, PRS-4P125, LBB 4428/10. Вони різняться кількістю каналів підсилювача: один, два, чотири та вісім. Загальна номінальна потужність усіх підсилювачів складає 500 Вт.

За допомогою перемичок можна вибрати вихідну напругу підсилювача 100, 70 і 50 В. Вони мають функції виявлення короткого замикання і замикання на землю і можуть генерувати власний контрольний сигнал для моніторингу.

Функції

Підсилювачі потужності приймають вхідні сигнали по шині Praesideo. Вони мають також два допоміжні аудіовходи для локальних аудіосигналів. Вісім управляючих входів вільно програмуються виконання системних процесів; цим входам можуть призначатися пріоритети. Кожен управляючий вхід може контролювати підключений кабель щодо обриву або короткого замикання. Керуючі виходи вільно програмуються на повідомлення про несправності та дії виклику.

Дисплей (2 рядки по 16 символів) та поворотно-натискна кнопка дозволяють отримувати інформацію про локальний стан. Коли увімкнено режим моніторингу аудіо, на дисплеї з'являється рівень гучності. Аудіо сигнал може контролюватись за допомогою навушників.

Пристрої здійснюють самоконтроль і постійно передають інформацію про стан мережі контролеру. Вони підтримують топологію однієї системної лінії чи топологію резервованого кільця. Підсилювачі мають можливість перемикання на резервний підсилювач. Реле перемикання вбудовано у пристрої. Підсилювачі мають вхід для резервного джерела живлення 48 пост. струму.

Цифрова обробка аудіосигналу підтримує три секції параметричного еквалайзера і дві секції еквалайзера з фільтрами плавного підйому і спаду на кожен канал з затримкою аудіо сигналу, що настроюється.

Особливості:

- 1, 2 або 4 аудіовиходи (вибір виходів 100/70/50 В)
- Обробка звуку та затримка для кожного каналу підсилювача
- Контроль підсилювача та перемикання на резервний підсилювач
- Контроль гучномовця та лінії гучномовця
- Вісім керуючих входів та 1, 2 або 4 керуючих виходів
- Контроль цілісності шлейфів, підключених до керуючих входів
- Автоматичне регулювання гучності
- Два аудіовходи
- Підключення до мережі Praesideo з кабельним резервуванням

Технічні характеристики:

- Потужність - 4 x 125 Вт
- Вхідний опір 1360 Ом
- фантомне харчування - 12 В 1 В при 15 мА
- Вхідний діапазон від -7 дБВ до +8 дБВ при номінальному вхідному значенні
- Управляючі входи - 8
- Рознімання - знімні затискні клеми
- робота - замикаючий контакт (з контролем)
- Керуючі виходи 1 на кожен канал підсилювача
- Рознімання - знімні затискні клеми
- частотна характеристика - від 60 Гц до 19 кГц (-3 дБ)
- Відношення сигнал-шум -> 85 дБ (без контрольного сигналу)
- Перешкоди 80 дБ при номінальному навантаженні для 1кГц
- Спотворення - 0,3% (при 1 кГц) при 50% номінальної вихідної потужності

Живлення від мережі:

- напруга - 115/230 В перем. струму 10%, 50/60 Гц
- Енергоспоживання - Pмакс. -3 дБ* / неактивний стан** / режим очікування PRS 4P125 350/54/20 Вт

Джерело живлення від батареї:

- напруга - 48 В пост. струму -10% до +20%
- Енергоспоживання - Pмакс. -3 дБ* / неактивний стан** / режим очікування PRS 4P125 332 / 39 / 10 Вт
- Мікрофонні/лінійні входи - 2
- З'єднувач - 6-контактний роз'єм для знімної затискної колодки (моно, симетричний)

Лінія:

- Частотна характеристика - -3 дБ при 50 Гц та 20 кГц ( 1 дБ)
- Відношення сигнал-шум -> 87 дБА
- Коефіцієнт ослаблення синфазного сигналу -> 40 дБ при 1 кГц
- Вхідний діапазон від -6 дБВ до 6 дБВ
- Вхідний опір 22 кОм

Мікрофон:

- частотна характеристика - -3 дБ при 100 Гц та 16 кГц
- Номінальний вхідний рівень - -57 дБВ
- Відношення сигнал-шум - >62 дБА із запасом 25 дБ
- Коефіцієнт ослаблення синфазного сигналу 40 дБ при 1 кГц

Виходи гучномовця:

- опір при номінальному навантаженні 80 Ом (100 В); 40 Ом (70 В); 20 Ом (50 В)
- ємність при номінальному навантаженні - 62 нФ (100 В); 125 нФ (70 В); 250 нФ (50 В)
- Номінальна вихідна потужність (на канал) 125 Вт (1 хв. при 55 C); 60 Вт (30 хв. при 55 C, Непр. при 30 C); 30 Вт (непр. при 55 C)

Механічні характеристики:

- Розміри (В x Ш x Д) при настільному використанні, з ніжками 92 x 440 x 400 мм
- Розміри (В x Ш x Д) при використанні у стійці 19", з кронштейнами - 88 x 483 x 400 мм
- Розміри перед кронштейнами 40 мм
- Розміри за кронштейнами 360 мм
- Вага PRS-4P125 - 16,1 кг
- Монтаж - автономний, у стійку 19"
- Колір - темно-сірий із сріблястим

Умови експлуатації:

- Робоча температура від -5 ºC до +55 ºC
- відносна вологість - 15 - 90%

Приладдя для підключення:

- Вхід живлення від мережі
- Вхід живлення від батарей
- Два системні мережеві роз'єми
- Два мікрофонні/лінійні входи (4 аудіовходи в LBB 4428/00)
- Виходи 100, 70 або 50 (для кожного каналу підсилювача)
- Вихід 50 В
- Вісім програмованих входів управління
- Вихід керування (для кожного каналу підсилювача)
- Вихід навушників
- Підключення до резервного підсилювача (для кожного каналу підсилювача)
